Paggawa gamit ang mga DAG sa transpiler passes

Sa Qiskit, sa loob ng mga yugto ng transpilation, ang mga circuit ay kinakatawan gamit ang isang DAG. Sa pangkalahatan, ang isang DAG ay binubuo ng mga vertex (kilala rin bilang "nodes") at mga directed edge na nag-uugnay ng mga pares ng vertex sa isang partikular na direksyon. Ang representasyong ito ay nakaimbak gamit ang mga qiskit.dagcircuit.DAGCircuit na object na binubuo ng mga indibidwal na DagNode na object. Ang kalamangan ng representasyong ito kumpara sa isang simpleng listahan ng mga gate (ibig sabihin, isang netlist) ay ang daloy ng impormasyon sa pagitan ng mga operasyon ay malinaw, na nagpapadali ng mga desisyon sa pagbabago.

Ipinapakita ng gabay na ito kung paano gumawa gamit ang mga DAG at gamitin ang mga ito para sumulat ng mga custom na transpiler pass. Magsisimula ito sa pagbuo ng isang simpleng circuit at pag-eksamin ng DAG na representasyon nito, pagkatapos ay tututukan ang mga pangunahing operasyon ng DAG at isasagawa ang isang custom na BasicMapper pass.

Bumuo ng circuit at suriin ang DAG nito

Ipinapakita ng code snippet sa ibaba ang DAG sa pamamagitan ng paglikha ng isang simpleng circuit na naghahanda ng Bell state at nag-aaplay ng $R_Z$ rotation, depende sa resulta ng pagsukat.

Mga bersyon ng package

Ang code sa pahinang ito ay binuo gamit ang mga sumusunod na kinakailangan. Inirerekomenda naming gamitin ang mga bersyong ito o mas bago.

qiskit[all]~=2.3.0

# Added by doQumentation — required packages for this notebook
!pip install -q qiskit

from qiskit import QuantumRegister, ClassicalRegister, QuantumCircuit
from qiskit.converters import circuit_to_dag
from qiskit.visualization import circuit_drawer
from qiskit.visualization.dag_visualization import dag_drawer

# Create circuit
q = QuantumRegister(3, "q")
c = ClassicalRegister(3, "c")
circ = QuantumCircuit(q, c)
circ.h(q[0])
circ.cx(q[0], q[1])
circ.measure(q[0], c[0])

# Qiskit 2.0 uses if_test instead of c_if
with circ.if_test((c, 2)):
    circ.rz(0.5, q[1])

circuit_drawer(circ, output="mpl")

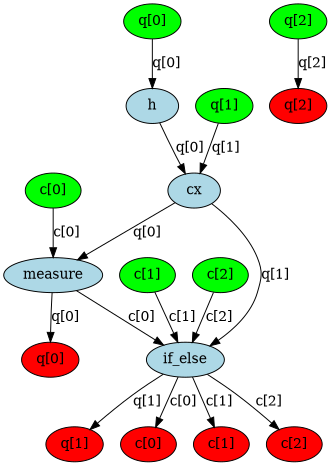

Sa DAG, may tatlong uri ng graph node: qubit/clbit input nodes (berde), operation nodes (asul), at output nodes (pula). Ang bawat edge ay nagpapakita ng daloy ng datos (o dependency) sa pagitan ng dalawang node. Gamitin ang qiskit.tools.visualization.dag_drawer() function para makita ang DAG ng circuit na ito. (I-install ang Graphviz library para patakbuhin ito.)

# Convert to DAG
dag = circuit_to_dag(circ)
dag_drawer(dag)

Mga pangunahing operasyon ng DAG

Ipinapakita ng mga code example sa ibaba ang mga karaniwang operasyon gamit ang mga DAG, kabilang ang pag-access ng mga node, pagdaragdag ng mga operasyon, at pagpapalit ng mga subcircuit. Ang mga operasyong ito ang bumubuo ng pundasyon para sa pagbuo ng mga transpiler pass.

Kumuha ng lahat ng operation node sa DAG

Ang op_nodes() method ay nagbabalik ng iterable na listahan ng mga DAGOpNode na object sa circuit:

dag.op_nodes()

[DAGOpNode(op=Instruction(name='h', num_qubits=1, num_clbits=0, params=[]), qargs=(<Qubit register=(3, "q"), index=0>,), cargs=()),
 DAGOpNode(op=Instruction(name='cx', num_qubits=2, num_clbits=0, params=[]), qargs=(<Qubit register=(3, "q"), index=0>, <Qubit register=(3, "q"), index=1>), cargs=()),
 DAGOpNode(op=Instruction(name='measure', num_qubits=1, num_clbits=1, params=[]), qargs=(<Qubit register=(3, "q"), index=0>,), cargs=(<Clbit register=(3, "c"), index=0>,)),
 DAGOpNode(op=Instruction(name='if_else', num_qubits=1, num_clbits=3, params=[<qiskit.circuit.quantumcircuit.QuantumCircuit object at 0x7f912f47db10>, None]), qargs=(<Qubit register=(3, "q"), index=1>,), cargs=(<Clbit register=(3, "c"), index=0>, <Clbit register=(3, "c"), index=1>, <Clbit register=(3, "c"), index=2>))]

Ang bawat node ay isang instance ng klase na DAGOpNode:

node = dag.op_nodes()[3]
print("node name:", node.name)
print("op:", node.op)
print("qargs:", node.qargs)
print("cargs:", node.cargs)
print("condition:", node.op.condition)

node name: if_else
op: Instruction(name='if_else', num_qubits=1, num_clbits=3, params=[<qiskit.circuit.quantumcircuit.QuantumCircuit object at 0x7f912f4ceed0>, None])
qargs: (<Qubit register=(3, "q"), index=1>,)
cargs: (<Clbit register=(3, "c"), index=0>, <Clbit register=(3, "c"), index=1>, <Clbit register=(3, "c"), index=2>)
condition: (ClassicalRegister(3, 'c'), 2)

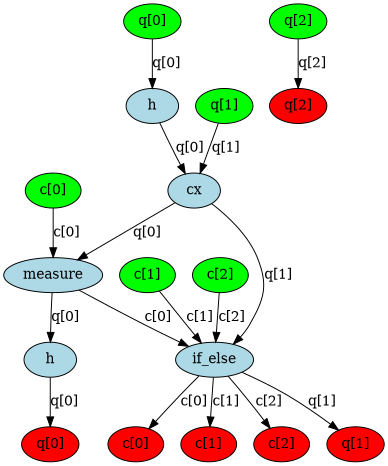

Magdagdag ng operasyon sa dulo

Ang isang operasyon ay idinaragdag sa dulo ng DAGCircuit gamit ang apply_operation_back() method. Ini-append nito ang tinukoy na gate para kumilos sa mga ibinigay na qubit pagkatapos ng lahat ng mga kasalukuyang operasyon sa circuit.

from qiskit.circuit.library import HGate

dag.apply_operation_back(HGate(), qargs=[q[0]])
dag_drawer(dag)

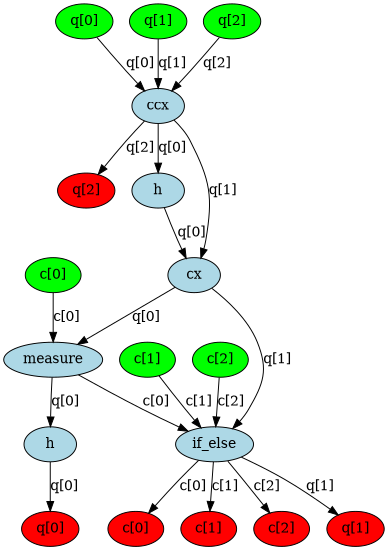

Magdagdag ng operasyon sa simula

Ang isang operasyon ay idinaragdag sa simula ng DAGCircuit gamit ang apply_operation_front() method. Ini-insert nito ang tinukoy na gate bago ang lahat ng mga kasalukuyang operasyon sa circuit, na epektibong ginagawa itong unang operasyong isasagawa.

from qiskit.circuit.library import CCXGate

dag.apply_operation_front(CCXGate(), qargs=[q[0], q[1], q[2]])
dag_drawer(dag)

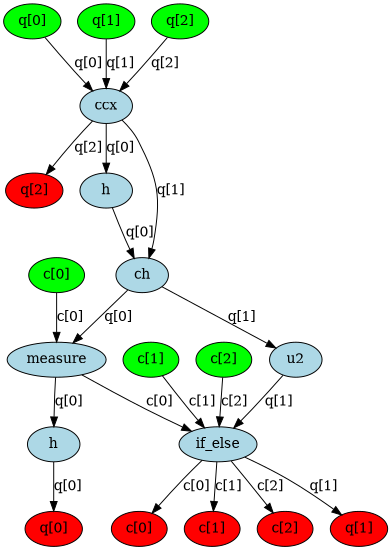

Palitan ang isang node ng subcircuit

Ang isang node na kumakatawan sa isang partikular na operasyon sa DAGCircuit ay pinapalitan ng isang subcircuit. Una, isang bagong sub-DAG ay itinatayo na may nais na pagkakasunod-sunod ng mga gate, pagkatapos ay ang target na node ay pinapalitan ng sub-DAG na ito gamit ang substitute_node_with_dag(), na pinapanatili ang mga koneksyon sa natitirang bahagi ng circuit.

from qiskit.dagcircuit import DAGCircuit
from qiskit.circuit.library import CHGate, U2Gate, CXGate

# Build sub-DAG
mini_dag = DAGCircuit()
p = QuantumRegister(2, "p")
mini_dag.add_qreg(p)
mini_dag.apply_operation_back(CHGate(), qargs=[p[1], p[0]])
mini_dag.apply_operation_back(U2Gate(0.1, 0.2), qargs=[p[1]])

# Replace CX with mini_dag
cx_node = dag.op_nodes(op=CXGate).pop()
dag.substitute_node_with_dag(cx_node, mini_dag, wires=[p[0], p[1]])
dag_drawer(dag)

Pagkatapos makumpleto ang lahat ng mga pagbabago, ang DAG ay maaaring i-convert pabalik sa isang regular na QuantumCircuit na object. Ganito gumagana ang transpiler pipeline. Kinukuha ang isang circuit, pinoproseso sa DAG form, at isang na-transform na circuit ang nagiging output.

from qiskit.converters import dag_to_circuit

new_circ = dag_to_circuit(dag)
circuit_drawer(new_circ, output="mpl")

Ipatupad ang isang BasicMapper pass

Ang istruktura ng DAG ay maaaring gamitin para sumulat ng mga transpiler pass. Sa halimbawa sa ibaba, isang BasicMapper pass ay isinasagawa para i-map ang isang arbitrary na circuit sa isang device na may limitadong koneksyon ng qubit. Para sa karagdagang gabay, tingnan ang gabay sa pagsulat ng custom na transpiler pass.

Ang pass ay tinukoy bilang isang TransformationPass, ibig sabihin binabago nito ang circuit. Ginagawa ito sa pamamagitan ng pagtatakbo sa DAG layer-by-layer, tinitingnan kung ang bawat instruksyon ay nakakatugon sa mga hadlang na ipinapataw ng coupling map ng device. Kung may paglabag na natukoy, isang swap path ang tinutukoy at ang mga kinakailangang SWAP gate ay inilalagay ayon dito.

Kapag gumagawa ng transpiler pass, ang unang desisyon ay kinabibilangan ng pagpili kung ang pass ay dapat magmana mula sa TransformationPass o AnalysisPass. Ang mga transformation pass ay dinisenyo para baguhin ang circuit, samantalang ang mga analysis pass ay nilalayong kumuha lamang ng impormasyon para gamitin ng mga kasunod na pass. Ang pangunahing functionality ay isinasagawa sa run(dag) method. Sa wakas, ang pass ay dapat irehistro sa loob ng qiskit.transpiler.passes module.

Sa partikular na pass na ito, ang DAG ay tinatakbo layer-by-layer (kung saan ang bawat layer ay naglalaman ng mga operasyon na kumikilos sa magkakahiwalay na mga set ng qubit at kaya maaaring isagawa nang nakapag-iisa). Para sa bawat operasyon, kung hindi natutugunan ang mga hadlang ng coupling map, isang angkop na swap path ay natutukoy, at ang mga kinakailangang swap ay inilalagay para dalhin ang mga kasangkot na qubit sa kalapit na posisyon.

from qiskit.transpiler.basepasses import TransformationPass
from qiskit.transpiler import Layout
from qiskit.circuit.library import SwapGate

class BasicSwap(TransformationPass):
    def __init__(self, coupling_map, initial_layout=None):
        super().__init__()
        self.coupling_map = coupling_map
        self.initial_layout = initial_layout

    def run(self, dag):
        new_dag = DAGCircuit()
        for qreg in dag.qregs.values():
            new_dag.add_qreg(qreg)
        for creg in dag.cregs.values():
            new_dag.add_creg(creg)

        if self.initial_layout is None:
            self.initial_layout = Layout.generate_trivial_layout(
                *dag.qregs.values()
            )

        current_layout = self.initial_layout.copy()

        for layer in dag.serial_layers():
            subdag = layer["graph"]
            for gate in subdag.two_qubit_ops():
                q0, q1 = gate.qargs
                p0 = current_layout[q0]
                p1 = current_layout[q1]

                if self.coupling_map.distance(p0, p1) != 1:
                    path = self.coupling_map.shortest_undirected_path(p0, p1)
                    for i in range(len(path) - 2):
                        wire1, wire2 = path[i], path[i + 1]
                        qubit1 = current_layout[wire1]
                        qubit2 = current_layout[wire2]
                        new_dag.apply_operation_back(
                            SwapGate(), qargs=[qubit1, qubit2]
                        )
                        current_layout.swap(wire1, wire2)

            new_dag.compose(
                subdag, qubits=current_layout.reorder_bits(new_dag.qubits)
            )

        return new_dag

Ang pass ay maaari nang subukan sa isang maliit na halimbawa ng circuit. Isang pass manager ang itinatayo na may bagong tinukoy na pass na kasama. Ang halimbawa ng circuit ay ibinibigay sa pass manager na ito, at isang bago, na-transform na circuit ang makukuha bilang output.

from qiskit.transpiler import CouplingMap, PassManager
from qiskit import QuantumRegister, QuantumCircuit

q = QuantumRegister(7, "q")
in_circ = QuantumCircuit(q)
in_circ.h(q[0])
in_circ.cx(q[0], q[4])
in_circ.cx(q[2], q[3])
in_circ.cx(q[6], q[1])
in_circ.cx(q[5], q[0])
in_circ.rz(0.1, q[2])
in_circ.cx(q[5], q[0])

coupling = [[0, 1], [1, 2], [2, 3], [3, 4], [4, 5], [5, 6]]
coupling_map = CouplingMap(couplinglist=coupling)

pm = PassManager()
pm.append(BasicSwap(coupling_map))

out_circ = pm.run(in_circ)

in_circ.draw(output="mpl")
out_circ.draw(output="mpl")

Mga susunod na hakbang

Mga Rekomendasyon

• Suriin ang gabay sa paglikha ng custom transpiler pass
• Alamin kung paano Lumikha at mag-transpile laban sa mga custom na backend
• Subukan ang gabay na Ihambing ang mga setting ng transpiler.
• Suriin ang DAG Circuit API documentation.
